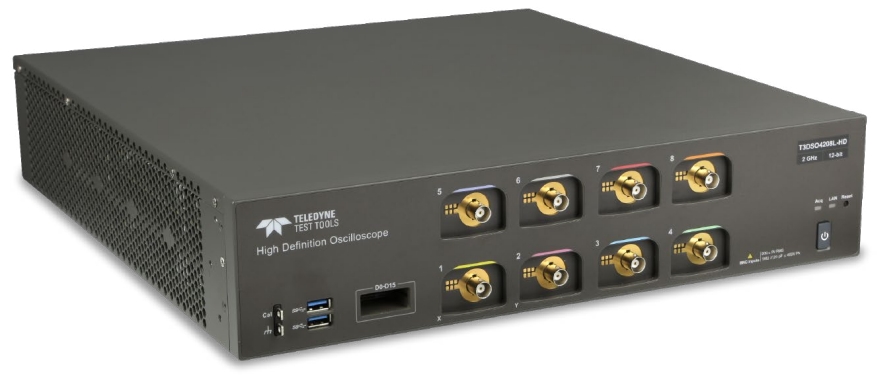

T3DSO4000L-HD

T3DSO4000L-HD 示波器具有四通道和八通道，均具有 12 位元垂直解析度。類比頻寬選項為 500 MHz、1 GHz 和 2 GHz。均提供每通道 10 GSa/s 的最大取樣率 (ESR)，單通道模式下的最大儲存容量為 500 Mpts。非常適合 ATE 系統以及其他自動化應用。

特性

• 新一代高速顯示技術：
• 波形捕獲速率高達 170,000 wfm/s (正常模式) 和 750,000 wfm/s (序列模式)
• 支援 256 級強度分級和色溫顯示模式
• 存儲深度高達 500 Mpts/通道
• 數位觸發系統


• 4/8 個類比通道 + 1 個外部觸發器


• 類比通道頻寬：高達 2 Ghz ; 實時採樣率高達 10 GSa/s


• 垂直解析度：12 位


• 低本底雜訊：153 μVrms (2 GHz 全带寬時)


• 智慧觸發：邊沿、斜率、脈衝、視窗、欠幅脈衝、間隔、Dropout、碼型、合格、第 N 個邊沿、建立時間/保持時間、延遲和視頻 (支援 HDTV)


• 串行總線觸發和解碼器，支援協定 I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT 和 Manchester 協定


• 分段採集 (Sequence) 模式，根據用戶設置的觸發條件，將最大記錄長度劃分為多個段(最多 80,000 個)，段之間的死區時間非常短，以捕獲合格事件


• 歷史波形記錄 (History) 功能，最大記錄波形長度為 80,000 幀


• 自動測量 50+ 個參數，支援直方圖、軌跡、趨勢、門控測量以及數學、歷史、記憶體和參考測量的統計


• 4 個數學軌跡 (8 Mpts FFT、加法、減法、乘法、除法、積分、微分、平方根等)，支援公式編輯器
