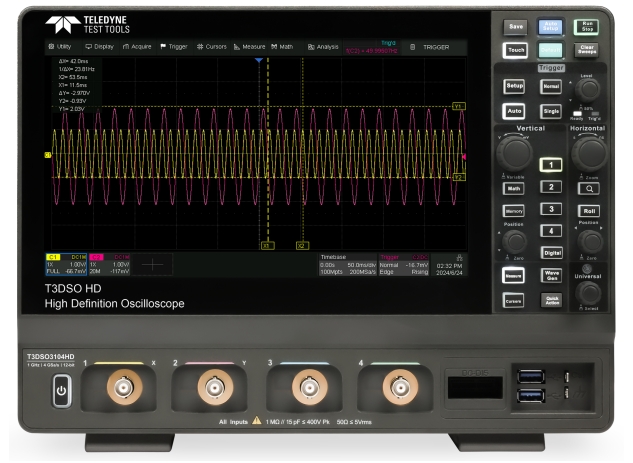

T3DSO3000HD

T3DSO3000HD 示波器具有四通道桌上型模型，類比頻寬選項分別為 200 MHz、350 MHz、500 MHz 和 1 GHz，每個通道具有 12 位元垂直解析度。均提供高達 4 GS/s 的最大取樣率和高達 400 Mpts 的最大記憶體。標配所有串列資料觸發和解碼選項，以及功率分析波特圖和序列模式功能。

特性

• 12 位模數轉換器，採樣率高達 4 GS/s


• 前端具有 125 μVrms 本底雜訊 @ 1 GHz 頻寬和 0.5% DC 增益精度


• 4 個類比通道，頻寬高達 1 GHz


• 波形捕獲速率高達 200,000 wfm/s (正常模式) 和 890,000 wfm/s (序列模式)


• 支援 256 級強度分級和色溫顯示模式


• 高達 400 Mpts/ch 的記錄長度


• 串行總線觸發和解碼器，支援協定 I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MILSTD-1553B、SENT、Manchester 和 ARINC429 作為標準。


• 標配功率分析、波特圖和序列模式功能。


• MSO – 16 個數位通道 (可選)


• 歷史波形記錄 (History) 功能，最大記錄波形長度為 80,000 幀


• 自動測量 50+ 參數，支援直方圖、軌跡、趨勢以及數學、歷史和參考測量的統計數據


• 4 個數學軌跡 (4 Mpts FFT、加法、減法、乘法、除法、積分、微分、平方根等)，支援公式編輯器


• 基於硬體的高速平均值 (ERES) ;基於硬體的高速範本測試功能，使用範本編輯器工具創建使用者定義的範本


• 內置 50 MHz 波形發生器軟體。


• 介面包括：2 個 USB 3.0 主機、1 個 USB 2.0 主機、USB 3.0 設備 (USBTM)、1000M LAN (VXI-11/ Telnet/插座/LXI)、外部觸發輸入、輔助輸出 (通過/失敗、觸發輸出)


• 內置 Web 伺服器支援使用 Web 瀏覽器通過 LAN 埠進行遠端控制。支援 SCPI 遠端控制命令。支援外接滑鼠和鍵盤
