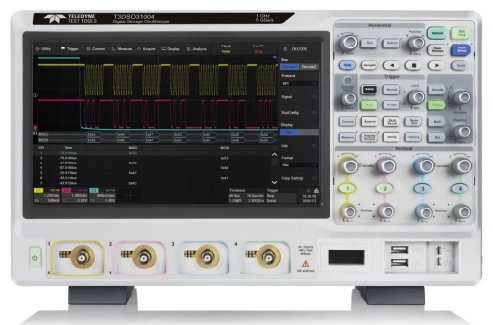

T3DSO3000

T3DSO3000 示波器具有四通道型號，類比頻寬選項從 200 MHz 到 1 GHz。提供 5 GSa/s 的最大取樣率，半通道模式下最大儲存深度為 250 Mpts。並包含兩個 5 GSa/s ADC 和兩個 250 Mpts 記憶體模組。當所有通道啟用時，每個通道的取樣率為 2.5 GSa/s，標準記錄長度為 125 Mpts。當每個 ADC 僅有一個通道處於活動狀態時，最大取樣率為 5 GSa/s，最大記錄長度為 250 Mpts。為了易於使用，可以透過其用戶友好的前面板設計來存取最常用的功能。

特性

• 200 MHz、350 MHz、500 MHz 和 1 GHz 頻寬


• 採樣率高達 5 GS/s


• 長記憶體 – 高達 125 Mpts/Ch (250 Mpts 交錯)


• 10.1 英寸電容式彩色 TFT-LCD 觸摸屏 (1024 x 600)


• 包括用於I2 C、SPI、UART、CAN、LIN、CAN FD、I2 S、MIL-STD-1553B、FlexRay、SENT和Manchester的串行總線解碼器


• 包括使用 T3DSO1000–FGMOD–A 函數/任意波形發生器進行 10 Hz 至 25 MHz 的波特圖測量，或使用 T3AFG120 任意函數發生器進行 10 Hz 至 120 MHz 的波特圖測量


• 標配功率分析應用程式，測量電能品質、電流諧波、浪湧電流、開關損耗、轉換速率、調製、輸出紋波、開/關、瞬態回應、PSRR、效率


• 可選 MSO – 16 個數位通道。這為 T3DSO3000 示波器系列增加了混合信號調試


• 可選的 25 MHz 函數/任意波形發生器。6 種波形類型 (正弦波、方波、鋸齒波、脈衝、直流、雜訊) 和 45 種任意波形


• 高級觸發器 - 邊緣、斜率、脈衝寬度、視窗、欠幅、間隔、掉線、模式、視頻、合格和串行


• 波形捕獲速率高達 110,000 wfm/s (正常模式) 和 500,000 wfm/s (序列模式)


• 連接性 – 多種介面類型：USB 主機、USB 設備 (USBTMC)、LAN、觸發器輸入/輸出
