Napatech NT40E3-4-PTP
4-PORT 10G PCIE GEN3

40 Gbps PACKET CAPTURE AND ANALYSIS

Bộ gia tốc NT40E3-4-PTP cung cấp khả năng bắt và phân tích gói tốc độ cao (4 Gbps Ethernet LAN) mà vẫn giữ được tính tin cậy hoàn hảo (không mất bất kỳ khung dữ liệu nào). Nó có thể bắt (capture) các luồng dữ liệu từ nhiều điểm trong mạng và ghép chúng lại thành một luồng dữ liệu phân tích duy nhất. Với toàn quyền kiểm soát đường truyền, người sử dụng có thể truyền hoặc phát lại lưu lượng Ethernet ở tốc độ 4 Gbps. NT40E3-4-PTP cũng có thể được sử dụng để tăng tốc ứng dụng trong dòng.

Nhận dạng, lọc và phân phối các tác vụ một cách thông minh cho 32 lõi CPU giúp tăng tốc hiệu suất ứng dụng mà vẫn giữ cho tải CPU luôn ở mức thấp, giúp tiết kiệm được điện năng và nâng cao hiệu suất.

Hỗ trợ đồng bộ hóa thời gian linh hoạt bao gồm giao thức PTP tiêu chuẩn IEEE 1588-2008 (PTP v2) tích hợp sẵn, với cổng PTP chuyên dụng.

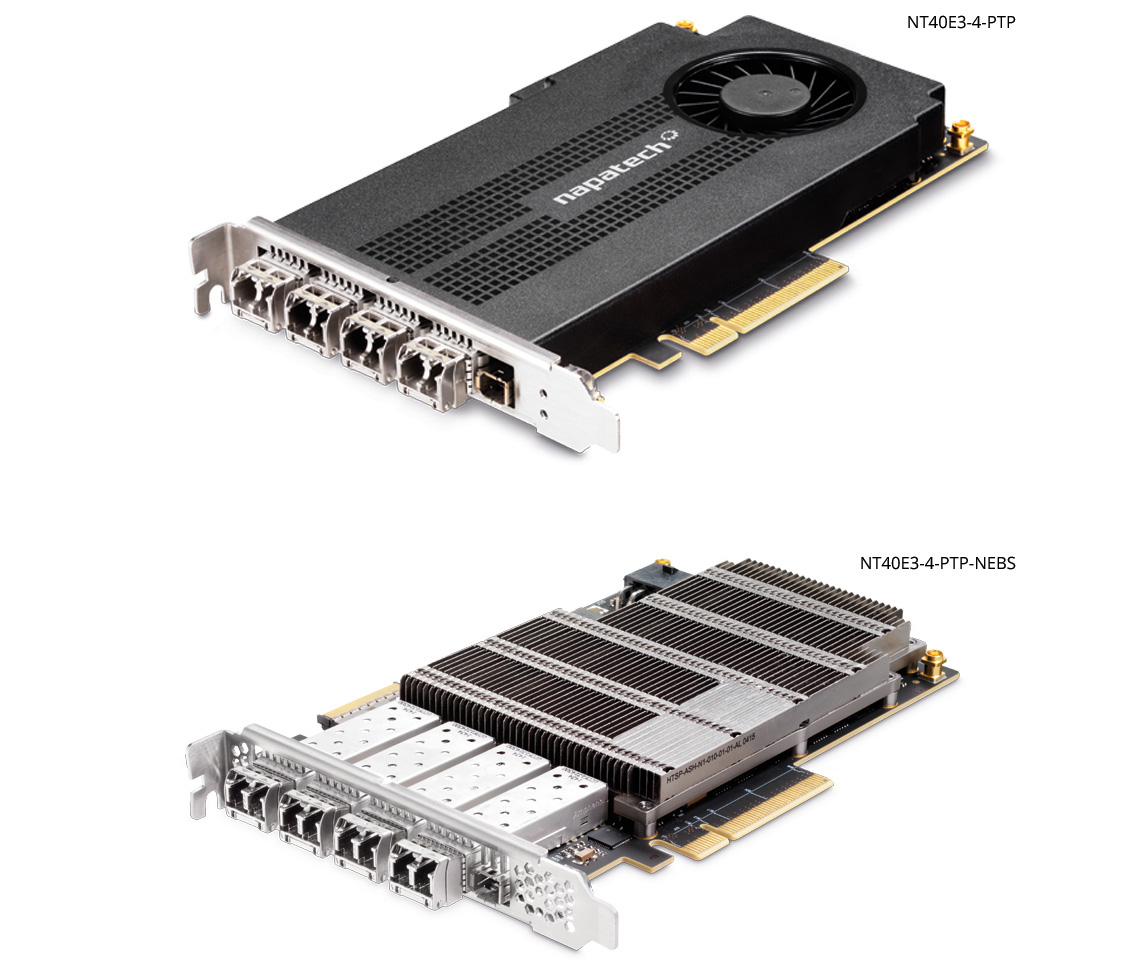

The accelerator also comes in a NEBS level 3 compliant variant.

TÍNH NĂNG NỔI BẬT

• 4 cổng SFP tốc độ 1 Gbps
• 4 cổng SFP+ tốc độ 10 Gbps
• Hỗ trợ bắt và phát lại (catch & replay) gói tin mạng LAN ethernet với tốc độ 40Gbps
• Tốc độ truyền dữ liệu đến host lên tới 40 Gbps
• Bộ nhớ Buffer tích hợp sẵn (buffer dữ liệu chỉ tốn 600ms trên mỗi bộ gia tốc)
• CPU trong điều kiện tải bình thường: <5%
• Hỗ trợ truyền đa giao thức GTP và IP-in-IP
• Hỗ trợ chuẩn IEEE 1588-2008 với cổng PTP chuyên dụng
• Sử dụng kỹ thuật cắt và khử trùng lập các khung dữ liệu động và có điều kiện.
• Lọc khung và dòng dữ liệu
• Đánh dấu thời gian (time-stamping) cực kỳ nhanh chóng và chính xác (4ns/time-stamping)
• Đồng bộ hóa thời gian GPS, CDMA và IEEE 1588
• Nhận dạng và phân phối các đoạn IP
• 10 ns điều khiển IFG cho các khung được truyền
• Truyền đồng bộ qua các bộ gia tốc
• API dễ tích hợp
• Hỗ trợ thư viện libpcap và WinPcap

NAPATECH HOẠT ĐỘNG TRONG CÁC LĨNH VỰC:

Máy gia tốc Napatech cho phép các nhà cung cấp OEM xây dựng các thiết bị mạng hiệu suất cao dựa trên các máy chủ tiêu chuẩn. Điều này mang sẽ giúp:

• Tối ưu hóa doanh thu và dịch vụ
• Tối ưu hóa chất lượng trải nghiệm
• Đo lường độ trễ tài chính
• Phân tích trải nghiệm khách hàng
• Ngăn ngừa mất dữ liệu
• Ảo hoá các hoạt động phân tích
• Phòng thủ, bảo mật mạng
• Phát hiện gian lận và quản lý tuân thủ
• Quản lý cơ sở hạ tầng và an ninh
• Hiệu suất mạng và ứng dụng
• Khắc phục sự cố và bảo đảm tuân thủ

THÔNG SỐ KỸ THUẬT

ĐẶC ĐIỂM CHUNG

• Xử lý tức thời (bằng với tốc độ đường truyền) tất cả các khung dữ liệu từ 64 byte
• Hỗ trợ Ethernet tiêu chuẩn IEEE 802.3 1Gbps hoặc 10Gbps.
• Cung cấp các tùy chọn phù hợp (có thể gắn ngoài) để đồng bộ hóa thời gian theo chuẩn IEEE 1588-2008, PPS và NT-TS.
• Lọc biến thiên trễ gói cho PTP
• Lớp giao tiếp mạng vật lý: 4 x cổng SFP và 4 x cổng SFP+.
• Các mô-đun SFP được hỗ trợ: Đa chế độ SX (850 nm), chế độ đơn LX (1310 nm), chế độ đơn ZX (1550 nm), 1000BASE-T hoặc 10/100 / 1000BASE-T.
• Các mô-đun SFP + được hỗ trợ: SR đa chế độ, LR và ER đơn chế độ, 10GBASE-CR.
• Các mô-đun tốc độ kép được hỗ trợ: SR đa chế độ và LR đơn chế độ
• Tốc độ xử lý dữ liệu: từ 4 × 1 Gbps đến 4 x 10 Gbps.
• Hiệu suất PCIe: 40 Gbps full-duplex
• Tải CPU ở điều kiện thông thường: <5%.
• Định dạng thời gian: PCAP-ns/-µs, native, NDIS 10 ns/100 ns, UNIX 10 ns
• Độ phân giải thời gian: 4 ns
• Stratum 3 compliant TCXO
• Cấu hình mặc định theo tiêu chuẩn IEEE 1588-2008 gồm: PTP chủ và tớ
• PTP tớ trong các cấu hình điện và viễn thông của chuẩn IEEE 1588-2008

Lớp Giao tiếp Host:

• Các chế độ truyền tải dữ liệu:
• Bus master DMA (truy cập dữ liệu trực tiếp)
• Đọc và ghi bộ nhớ theo phiên
• Bus type: 8-lane 8 GT/s PCIe Gen3 REGULATORY

Đạt các tiêu chuẩn và phê duyệt quốc tế:

• PCI-SIG®, NEBS level 3, CE, CB, RoHS, REACH, cURus (UL), FCC, CSA, VCCI, C-TICK, KCC

TĂNG TỐC PHẦN MỀM

• Hệ điều hành: Linux, Windows, FreeBSD.
• API thân thiện với người dùng.
• Hỗ trợ API Libpcap và WinPcap.
• Phần mềm PTP tích hợp sẵn.
• Các công cụ SDK được bao gồm trong mã nguồn để debug và tạo mẫu các ứng dụng.

THỐNG KÊ

• Cung cấp bộ đếm RMON1 và bộ đếm khung dữ liệu lớn (jumbo) cho từng cổng.
• Cung cấp đếm số lượng khung và byte dữ liệu trên từng bộ lọc và trên từng host buffer.
• Bộ đếm luôn được phân phối ở dạng snapshot được dấu thời gian.

TĂNG TỐC PHẦN CỨNG

• 4 GB onboard DDR3 RAM
• Bộ nhớ Flash: hỗ trợ boot 2 firmware khác nhau
• Có khả năng tự bảo vệ quá nhiệt và quá tải bằng cảm biến.
• Kích thước vật lý: ngắn hơn 1 nửa so với kích thước của một card PCIe tiêu chuẩn.

MÔI TRƯỜNG HOẠT ĐỘNG (NT40E3-4-PTP)

• Công suất tiêu thụ: 30 Watts bao gồm mô-đun SFP + SR
• Nhiệt độ hoạt động: 0 ° C đến 45 ° C (32 ° F đến 113 ° F)
• Độ ẩm hoạt động: 20% đến 80%
• Thời gian trung bình giữa 2 lỗi (MTBF): 297.993 giờ (theo đánh giá UTE C 80-810)

MÔI TRƯỜNG HOẠT ĐỘNG (NT40E3-4-PTP-NEBS)

• Công suất tiêu thụ: 30 Watts bao gồm mô-đun SFP + SR
• Nhiệt độ hoạt động (lên đến 1.800 m và lưu lượng gió ít nhất 2,5 m / s): –5 ° C đến 55 ° C (23 ° F đến 131 ° F) được đo xung quanh máy gia tốc
• Độ ẩm hoạt động: 5% đến 85%
• Thời gian trung bình giữa 2 lỗi (MTBF): 367.807 giờ (theo đánh giá UTE C 80-810)
